توضیحات
در این مجموعه نقشه تمامی سنسورها و عملگرهای خودروهای انژکتوری بصورت کامل و شماتیک مانند عکسهای زیر به صورت فایل پیدیاف با جزئیات تمامی پایه ها رسم شده است؛ این نقشهها سادهترین، راحتترین و کاملترین راهنما در عیبیابی قطعات میباشد.
این نقشهها برای تمامی مکانیکان، باتریسازان، خدماتدهندگان تست موتور، امدادگران خودرو، دانشجویان رشته مکانیک خودرو لازم و ضروری است. توسط این نقشهها شما تبدیل به یک حرفهای در امر عیبیابی خواهید شد و یک سروگردن از بقیه رقبا جلو خواهید افتاد.
این نقشهها شامل:
- نقشه سنسور دما و فشار هوای ورودی مانیفولد (MAT & MAP)
- نقشه سنسور اکسیژن
- نقشه سنسور موقعیت دریچه گاز(پتاسنیومتر)
- نقشه سنسور دمای مایع خنک کننده موتور (سنسور دمای آب)
- نقشه سنسور دور موتور(سنسور زاویه میل لنگ)
- نقشه ناك سنسور (سنسور ضربه)
- نقشه سوئیچ اینرسی
- نقشه سنسور سرعت خودرو
- نقشه سنسور موقعیت میل سوپاپ
- نقشه رله دوبل (رله قدرت+ رله اصلی)
- نقشه انرژکتور ها
- نقشه پتانسیومتر CO
- نقشه استپر موتور(موتور پله ای)
- نقشه چراغ چک
- نقشه گرم کن دریچه گاز
- نقشه شیر برقی کنیستر
- نقشه کوئل دوبل
- نقشه پمپ بنزین
- نقشه وایر شمع

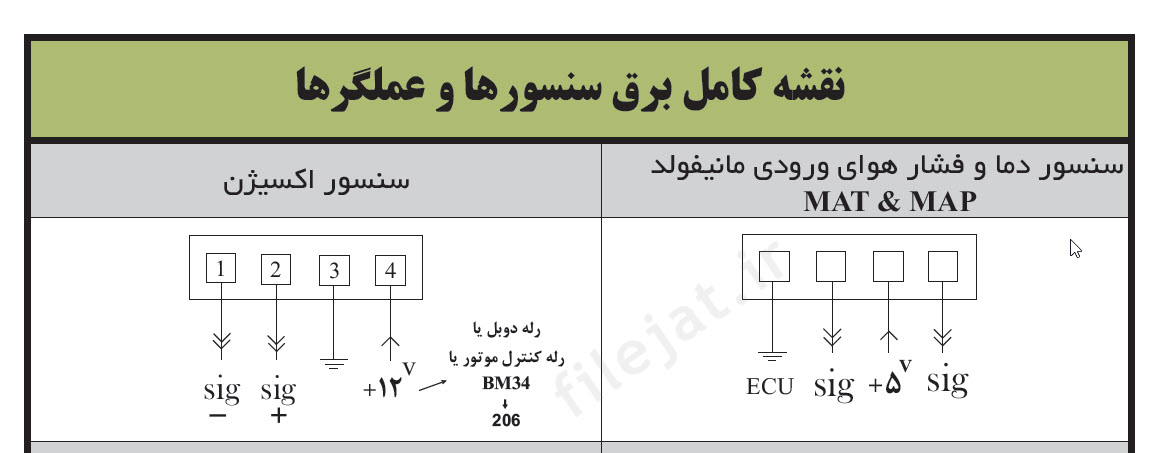

نمونه عکسهایی از فایل

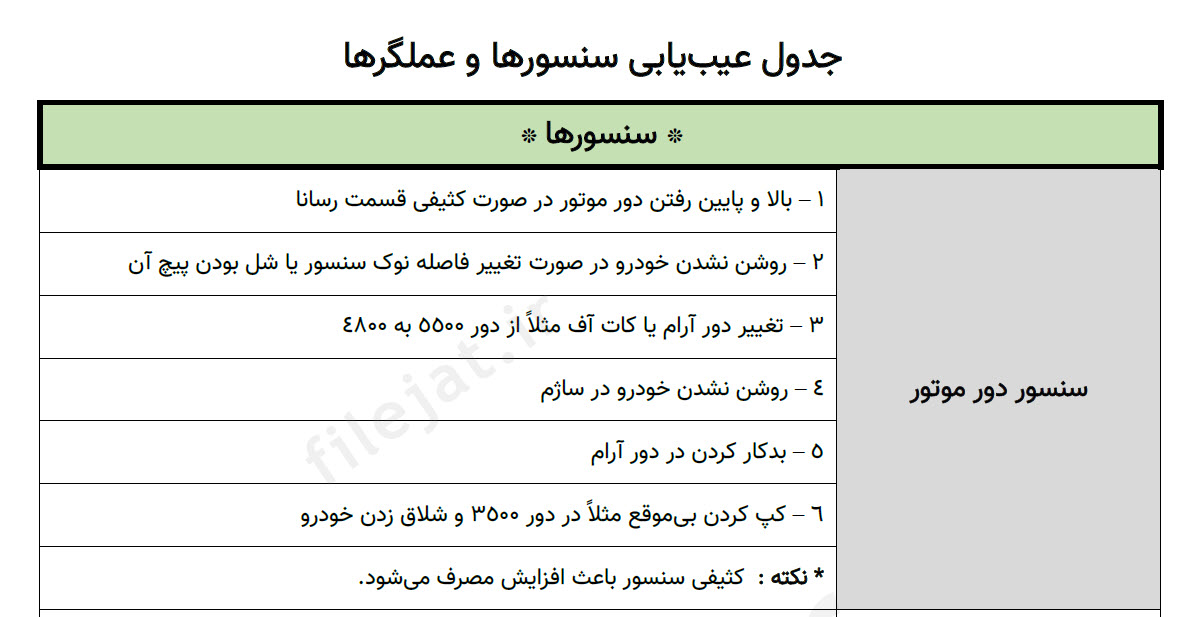

همچنین جدول عیبیابی تمامی سنسورها و عملگرها که مکمل این نقشهها بوده و بسیار کاربردی و ضروری در امر عیبیابی سنسورها و عملگرها میباشد، به همراه این مجموعه نقشه برای دانلود گذاشته شده است. در زیر نمونهای از این جدول عیبیابی آورده شده است:
منتظر چی هستی؟ فرصت رو از دست نده، همین حالا برای تهیه این نقشهها اقدام کن! اگه میخوای تبدیل به یک تعمیرکار و عیبیاب ماهر بشی!
