نرم افزار محاسبه تعداد آرماتور تیرها از خروجی ETABS

توضیحات

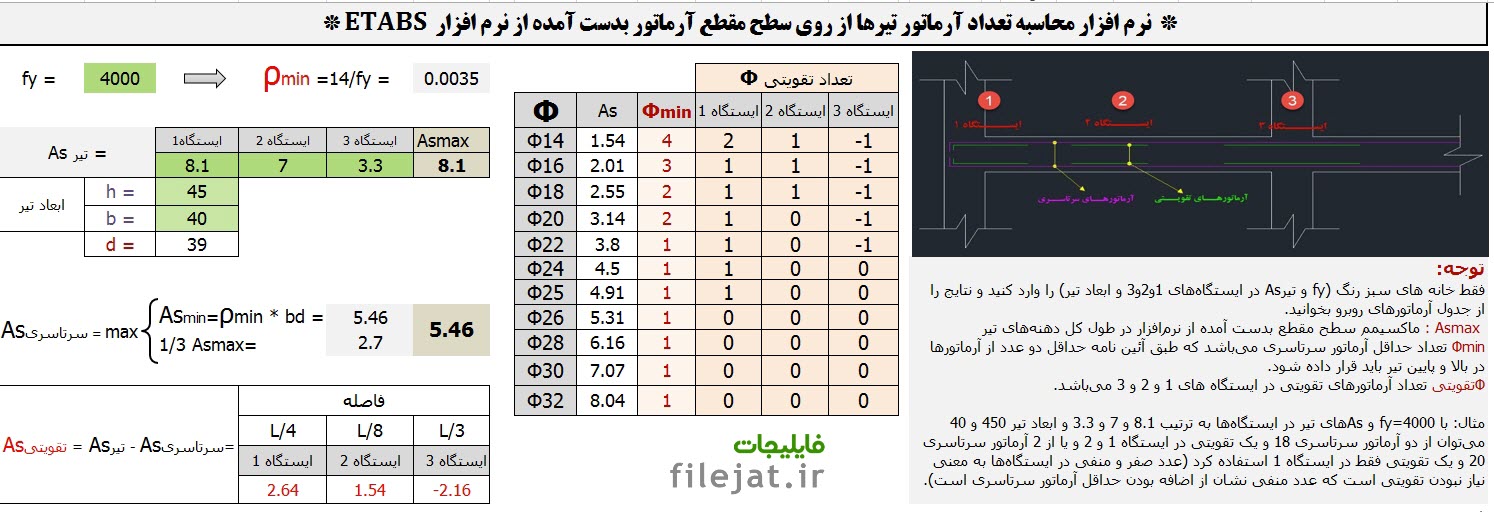

همه ما می دانیم که بعد از اینکه نرم افزار ایتبس (Etabs) خروجی سطح مقطع آرماتورها را داد، بایستی با استفاده از فرمول تعیین حداقل سطح مقطع آرماتور و تعیین سطح مقطع آرماتورهای تقویتی از روی جدول نقشه های اجرایی سازه بتنی را ترسیم کرد. این محاسبات برای هر یک از تیرها وقت گیر بوده و حوصله زیادی را می‌طلبد، توسط این نرم افزار تحت اکسل که توسط مهندس هادی عسکری تهیه شده، شما براحتی می‌توانید سطح مقطح آرماتور محاسبه شده در ایتبس که در ۳ ایستگاه محاسبه شده را به نرم افزار بدید و fy و b و h  تیر رو بدید و نرم افزار بطور خودکار محاسبه کرده و تعداد حداقل آرماتور سرتاسری و تقویتی را بصورت جدول که از آرماتور نمره ۱۴ تا ۳۲ می‌باشد مشاهده کنید.

هم چنین کاربرد زیبای دیگر این نرم افزار این است که بطور همزمان میتونید مقدار Ømin  و Øتقویتی را بر حسب ۱۱ قطر آرماتور مشاهده کرده (از نمره ۱۴ تا ۳۲ ) و از بین آنها اقتصادی‌ترین و اجرایی‌ترین نوع را انتخاب کرد.
